Wenn Photovoltaik und Dachsystem zusammenpassen

Solar-Trägersysteme

Photovoltaik ist längst mehr als ein technisches Extra. Für viele Bauherren gehört eine Solaranlage heute fest zur Planung eines Neubaus oder einer Dachsanierung dazu. Das Dach soll nicht nur schützen und gut aussehen, sondern auch Energie nutzbar machen.

Doch genau hier liegt eine wichtige Frage:
Wie wird die Solartechnik sicher, sauber und fachgerecht auf dem Dach befestigt?

Denn ein hochwertiges Dach besteht nicht nur aus Ziegeln und Modulen. Entscheidend ist das Zusammenspiel aus Eindeckung, Unterkonstruktion, Befestigung und Abdichtung. Deshalb bietet La Esceramica für seine Ziegel passende Solar-Trägersysteme an, die speziell auf eine saubere Integration von Photovoltaik ausgelegt sind.

Dachziegel und Solartechnik gemeinsam denken

Viele Solaranlagen werden nachträglich auf ein Dach gesetzt. Dabei entstehen häufig Lösungen, die technisch funktionieren, aber optisch oder handwerklich nicht optimal wirken. Gerade bei hochwertigen Tondachziegeln sollte eine PV-Anlage deshalb nicht als Fremdkörper erscheinen, sondern sinnvoll in das Dachsystem eingebunden werden.

La Esceramica verfolgt genau diesen Ansatz: Dachziegel, Zubehör und Solartechnik werden gemeinsam gedacht.

Für alle Ziegelmodelle von La Esceramica stehen passende Solar-Trägersysteme zur Verfügung. Sie ermöglichen eine fachgerechte Befestigung der Solar-Unterkonstruktion und schaffen eine durchdachte Verbindung zwischen Dachfläche und Photovoltaikanlage

Entkopplung von der Eindeckung

Die Kräfte der Solaranlage werden über die Unterkonstruktion abgeleitet und nicht über die Dachziegel.

Keine Bearbeitung der Ziegel notwendig

Die Dachziegel müssen vor der Montage nicht nachbearbeitet werden. So bleiben Form, Funktion und Optik erhalten.

Robustes Haltesystem

Der Solarhalter wird sicher auf einer Dachbohle befestigt und anschließend mit der passenden Solarträger Durchgangspfanne eingedeckt.

Regensichere Befestigung

Die mitgelieferte Dichtung sorgt für eine zuverlässige Verbindung zwischen Haltesystem und Dachpfanne.

Flexibel einsetzbar

Das System kann bei der Dachneigung eingesetzt werden, für die das jeweilige Original Ziegelmodell zugelassen ist.

In nur 10 Schritten

Montageanleitung

Schritt 1

Vorbereitung

Zunächst wird die Dachkonstruktion geprüft. Anschließend wird eine Dachbohle zwischen den Sparren montiert, damit die Solarhalter sicher befestigt werden können.

Schritt 2

Positionierung

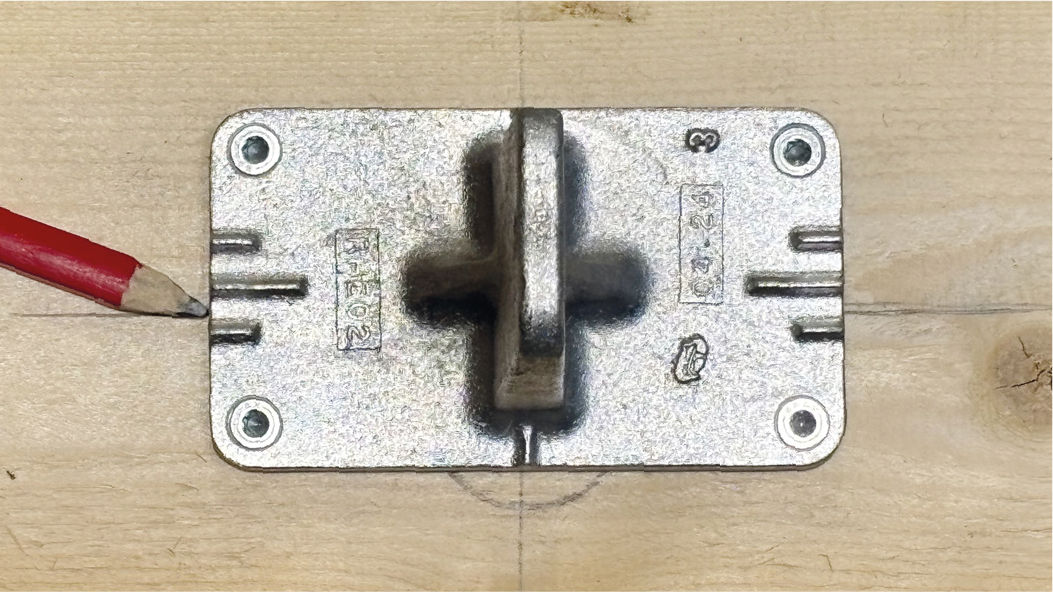

Die optimale Position der Solarmodule wird auf dem Dach festgelegt. Danach werden die Positionen der Solarhalter auf den Dachbohlen markiert.

Schritt 3

Ausrichtung

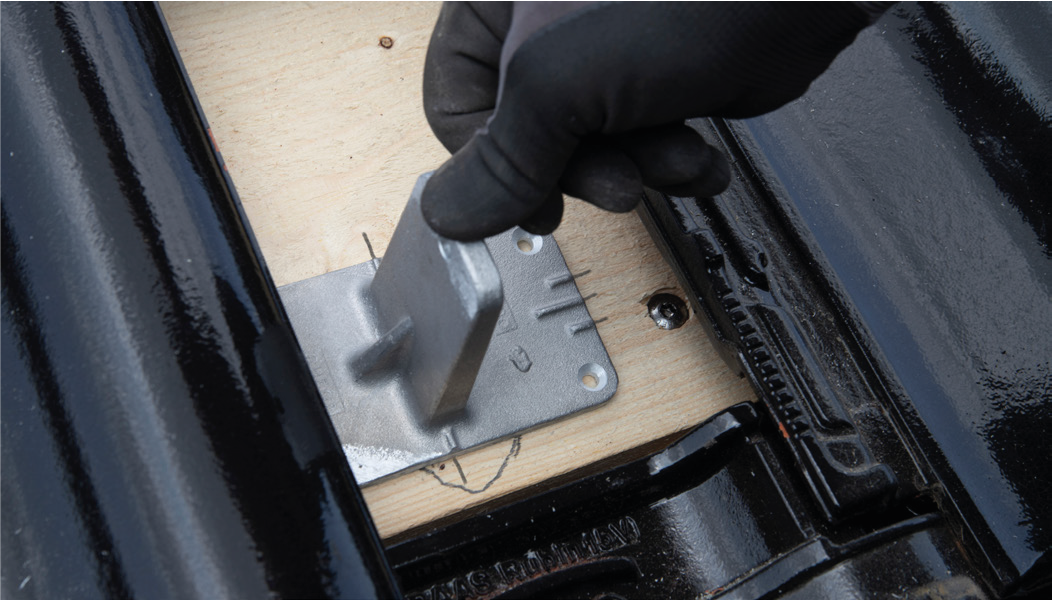

Der Solarhalter wird anhand der vorgegebenen Markierung ausgerichtet, damit er sauber zur späteren Durchgangspfanne passt.

Schritt 4

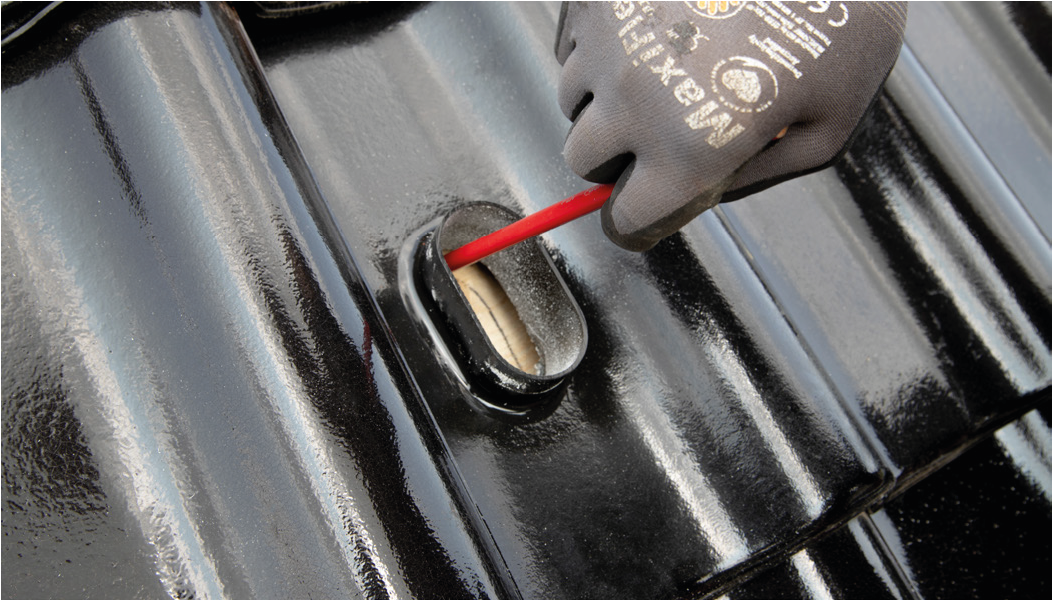

Kontrolle der Ausrichtung

Nach dem Auflegen der Solarträger Durchgangspfanne wird geprüft, ob der Halter mittig sitzt. Falls nötig, wird die Position korrigiert und für die weiteren Halter übernommen.

Schritt 5

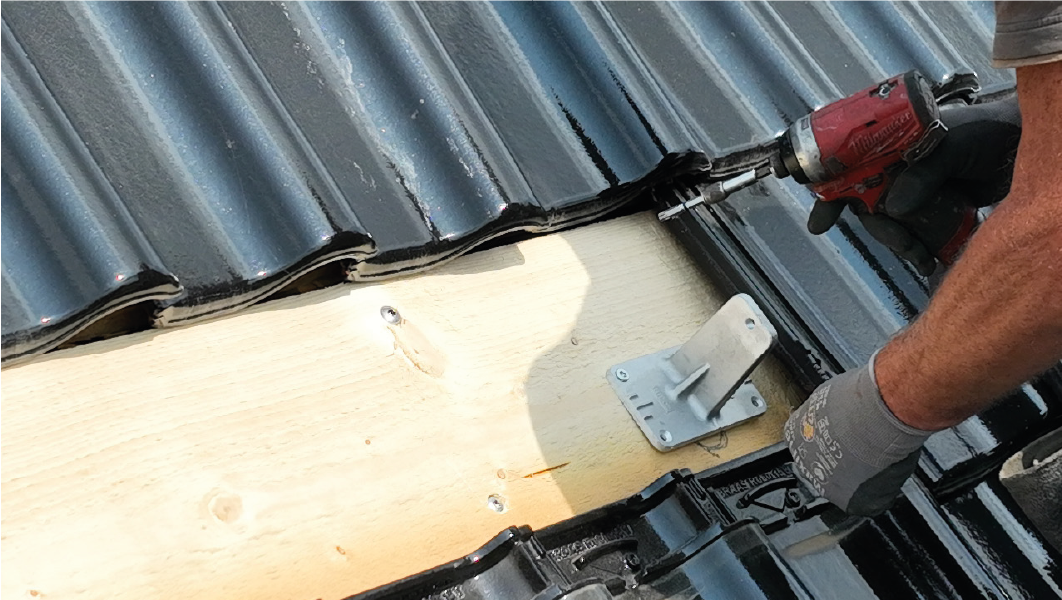

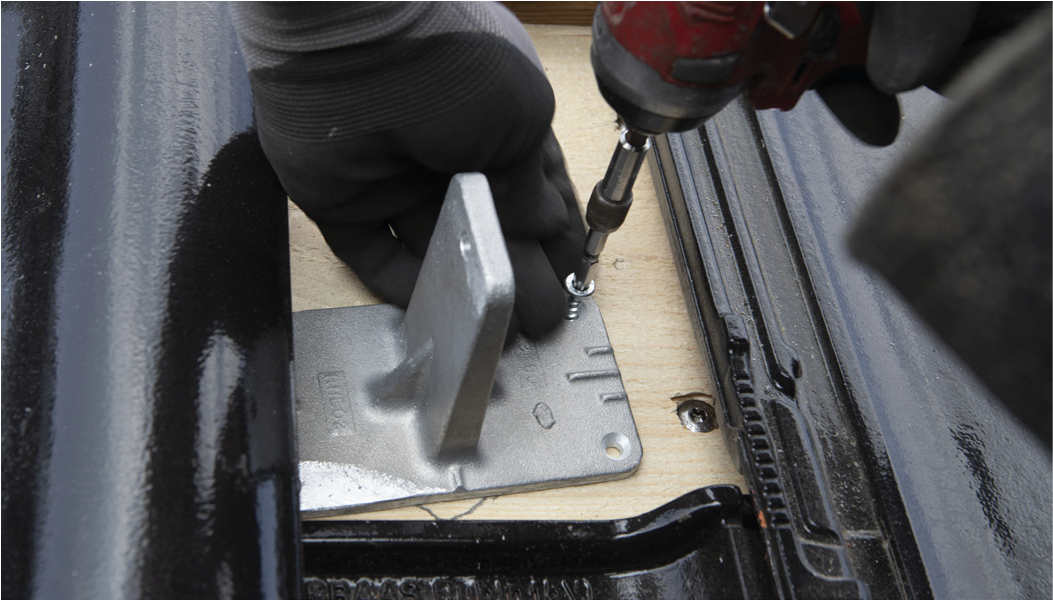

Befestigung des Solarhalters

Der Solarhalter aus Aluminium wird fest auf der Dachbohle verschraubt. Anschließend wird geprüft, ob der Halter sicher und stabil sitzt.

Schritt 6

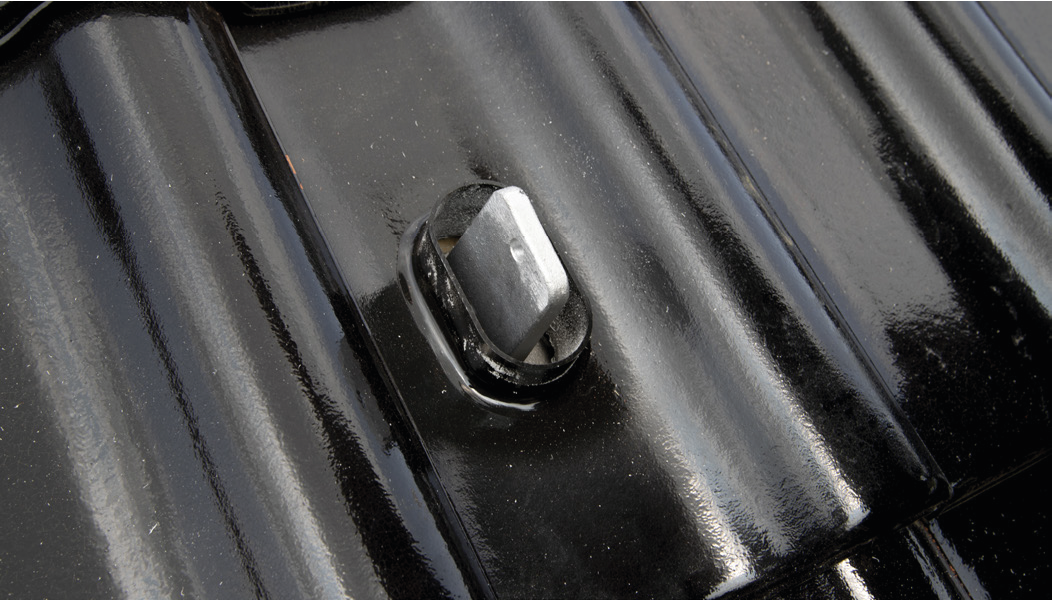

Montage der Eindeckung

Die Solarträger Durchgangspfanne wird über den montierten Halter eingedeckt und sauber in die Dachfläche integriert.

Schritt 7

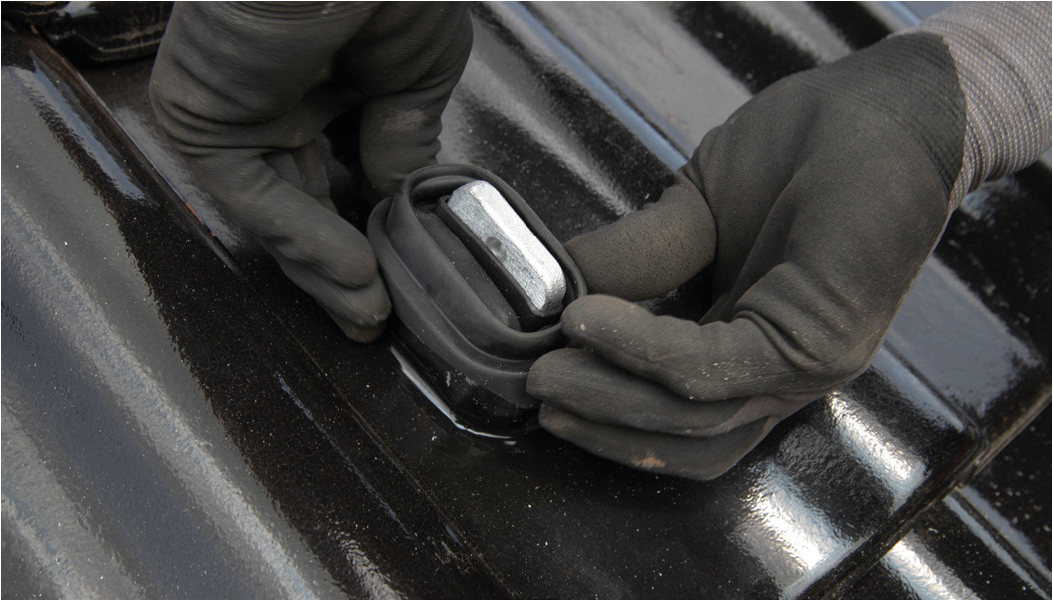

Montage der Dichtung

Die mitgelieferte Dichtung wird über den Halter und die ovale Kontur geschoben. So entsteht eine regensichere Verbindung.

Schritt 8

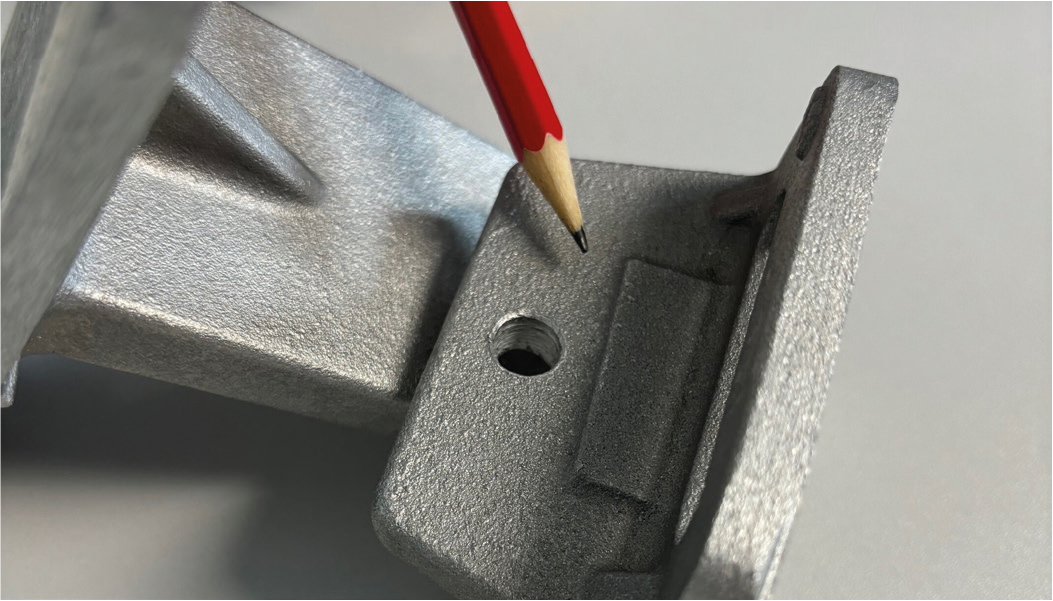

Ausrichtung des Trägerschienenhalters

Die integrierte Montagehilfe erleichtert die Ausrichtung. Der Winkel lässt sich an die Einbausituation anpassen.

Schritt 9

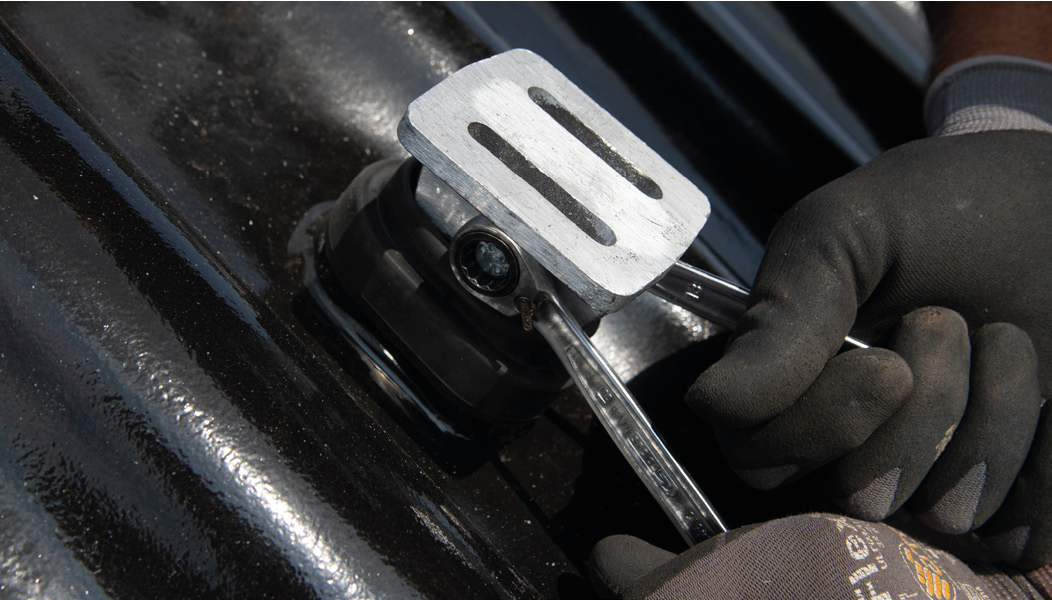

Befestigung des Trägerschienenhalters

Der Trägerschienenhalter wird mit der mitgelieferten Schraube am Haupthalter befestigt.

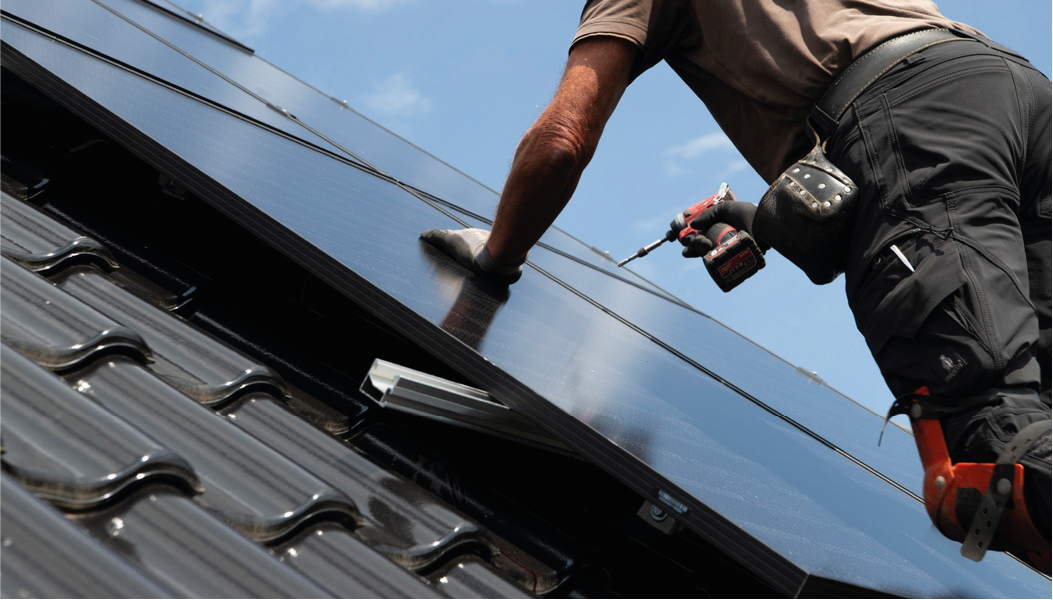

Schritt 10

Schienensystem und Solarmodule

Zum Schluss werden Schienensystem und Solarmodule nach Herstellervorgaben auf dem Haltesystem befestigt.
